FP75-78 Computeransteuerung und Datenverarbeitung
Experimenteller Aufbau

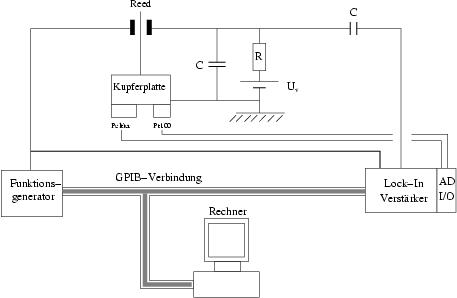

• Elektronisches Schema

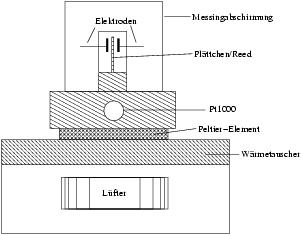

• Probenhalters



• Temperatur
  Zum Heizen/Kühlen der Probe wird ein Peltier-Element benutzt.
  Die Temperatur wird mit einem Pt1000-Thermometer gemessen.
  Pt1000-Widerstandstabelle
  Als Näherung kann man auch die Umrechnung

  Temperatur = ( Spannung - 1.000325 ) * 259.2684

  verwenden.
  Die Regelung des Peltier-Elements und die Auslese des Pt1000-Thermometers erfolgen über einen separaten Verstärker, der über die AD-Ports des Lock-In-Verstärkers gesteuert wird.


• Geräte

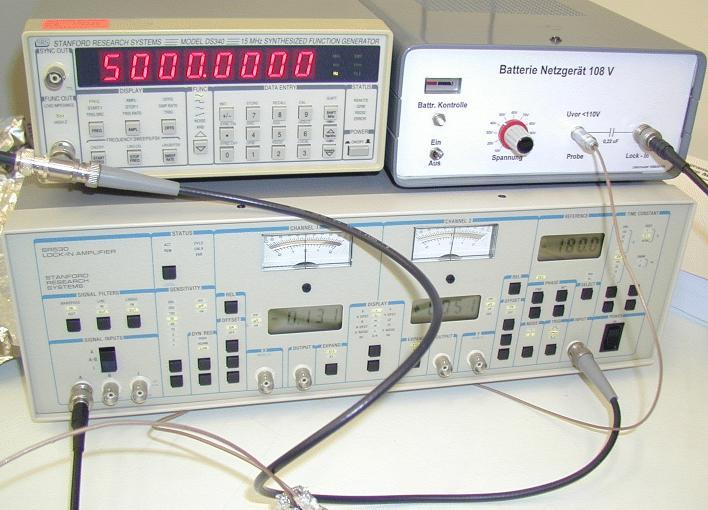

Auf dem Bild rechts sind die drei wichtigsten Geräte zu erkennen. Links oben: der Frequenzgenerator DS340, Rechts oben: die Batterie-Hochspannungsquelle, Unten: der Lock-In-Verstärker SR530. Hier sind die Handbücher der Geräte.

(Klicken zum Vergrößern)




		Der Frequenzgenerator DS340 von Stanford Research Systems.
		Der Lock-In-Verstärker SR530 von Stanford Research Systems ist ein analoger Zwei-Phasen-Lock-In. Er kann gleichzeitig die beiden Signale X = A×cos(φ) und Y = A×sin(φ) messen. Weitere Informationen zur Funktionsweise eines Lock-In finden Sie in der Versuchsanleitung und unter http://www.lockin.de .
		Die Batterie-Hochspannungsquelle ist ein Eigenbau. Sie wurde hergestellt in der Elektronik-Abteilung des Kirchhoff-Instituts für Physik. Es sind hier zwölf 9V-Block-Batterien in Reihe geschaltet, was eine maximale Spannung von ca. 108 V ergibt. Diese Spannung wird allerdings nicht direkt nach aussen geführt (das wäre auch zu gefährlich), sondern über einen Vorwiderstand von ca. 300 MOhm.
