Das Guckloch

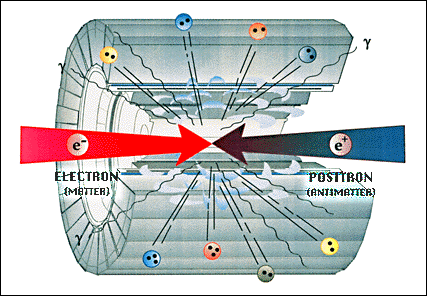

Zur Untersuchung der Teilchen die bei Kollisionen in der Teilchenphysik entstehen, brauchen wir einen Detektor, der uns als elektronische Kamera dient. Hier benutzen wir den OPAL Detektor. Unsere Teilchendetektoren sind zylindrisch aufgebaut, um Teilchen in allen Richtungen messen zu koennen. Sie bestehen aus mehreren Lagen, die jeweils verschiedene Gr�ssen der Teilchen messen (Flugbahn, elektrische Ladung, Energie, ...)

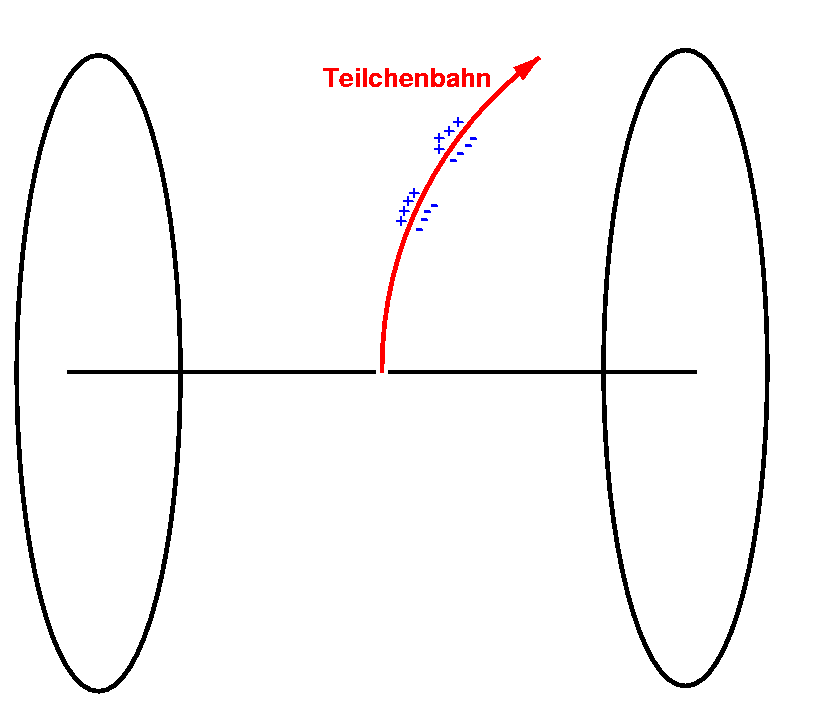

Die Spurkammer


In der innersten Lage wird die Flugbahn von geladenen Teilchen gemessen. Sie bewegen sich in einem Magnetfeld auf einer Kreisbahn und hinterlassen im gasgef�llten Raum kleine Ionisationsw�lkchen. Aus der Kr�mmung und Richtung der Kreisbahn k�nnen wir den Impuls und die Ladung des Teilchens bestimmen.

Diese Lage nennen wir Spurkammer.

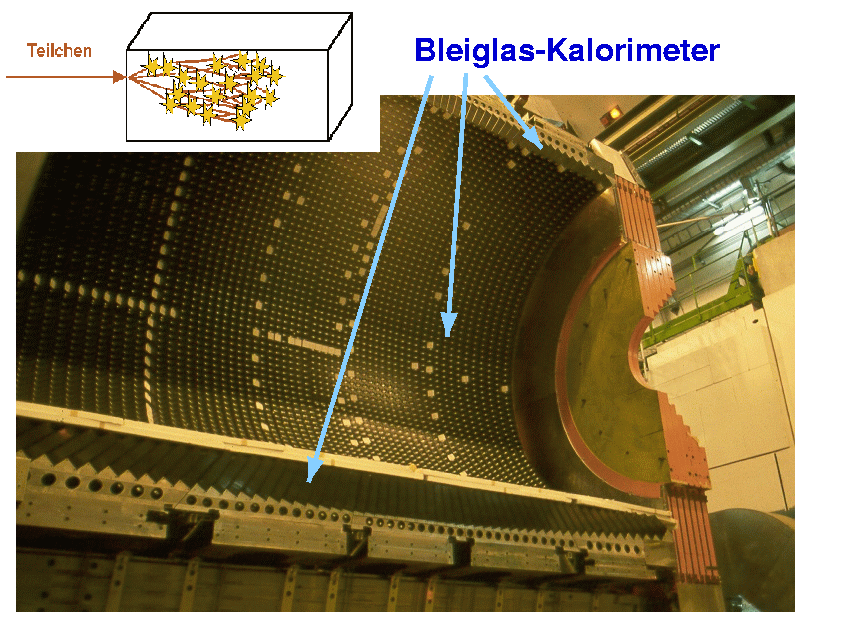

Das Kalorimeter


In der n�chsten Lage werden fast alle Teilchen im Bleiglas absorbiert und strahlen dabei Licht ab. Je mehr Licht dabei entsteht, desto schneller waren die Teilchen. Die Physiker sagen, dass die Teilchen mehr Energie hatten.

Diese Lage nennen wir Kalorimeter, da man die Energie in Einheiten von Kalorien ausdruecken kann.

Das Kalorimeter besteht wiederum aus zwei Lagen. In der inneren Lage, dem elektromagnetischen Kalorimeter werden z.B. Elektronen absorbiert, in der �usseren, dem hadronischen Kalorimeter schwerere Teilchen mit einer h�heren Durchschlagskraft wie z.B. Protonen.

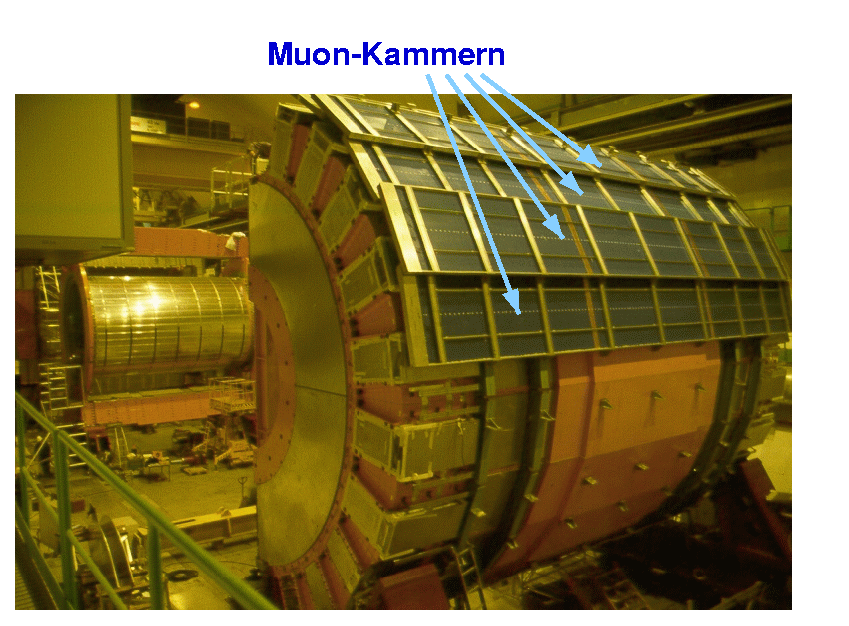

Der Myondetektor


Myonen werden im Kalorimeter nicht absorbiert. Sie hinterlassen dort nur eine kleine Energiemenge und fliegen fast ungest�rt weiter nach aussen. Somit k�nnen wir Teilchen, die in der �ussersten Detektorlage Signale hinterlassen, als Myonen identifizeren.

Diese Lage nennen wir deshalb Myon-Kammern.



Die Teilchensignale

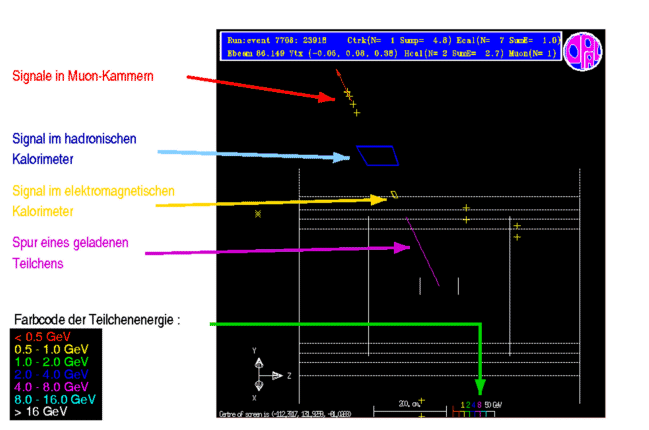

Jetzt schauen wir uns Beispiele von echten Teilchensignalen im OPAL-Detektor an:

In der Teilchenphysik geben wir die Energie eines Teilchens nicht in Einheiten von Kalorien oder Joule, sondern in GeV an. Ein Elektron, das von 1.5 Milliarden normalen Haushaltsbatterien mit jeweils 1 Volt Spannung beschleunigt wurde, hat die Energie 1.5 GeV = Giga-Elektronen-Volt. Deswegen nennt man diesen Forschungsbereich auch Hochenergiephysik.

Im obigen Beispiel betr�gt die Teilchenenergie in der Spurkammer 4 - 8 GeV, im elektromagnetischen Kalorimeter 0.5 - 1 GeV. Das Teilchen hinterl�sst auch ein Signal im hadronischen Kalorimeter und dann sogar noch in den Myon-Kammern. Es handelt sich um ein Myon. Myonen sind die einzigen Teilchen, die durch das Kalorimeter fast ungest�rt hindurchfliegen k�nnen und dann in den Myon-Kammern Signale hinterlassen.
